מנוף מנוף ידני כבד HCB05, מנוף -iliftequip.com

מנוף שרשרת המנוף הידני החובה הכבדה הוא מנוף המופעל על ידי הידיים קל לשימוש ונוח לנשיאה. הוא חזק ולביש ובעל ביצועי בטיחות גבוהים. זה מתאים לשימוש במפעלים, מוקשים, אתרי בנייה, רציפים, רציפים, מחסנים וכו '. התקנת מכונות והרמת מטענים, במיוחד לפעולות פתוחות ונטולות כוח, מראה על עליונותו.

The lever hoist has model HCB10, HCB20, HCB30, HCB50, HCB100, HCB200 for different capacity 1ton, 2ton, 3ton, 5ton, 10ton, 20ton.

תכונות:

עיצוב קומפקטי: כל בניית פלדה, משיכה ידנית קלה
כושר הרמה של 2,200 פאונד הוא די והותר עבור מרבית היישומים התעשייתיים
מנוף מופעל ביד משתמש בהילוכים לחלוקת עומסים מה שמקל על הרמת משאות כבדים בקלות
ווים מחופרים שנועדו להתכופף לאט כדי להתריע על עומסי יתר.
נבנה כדי לעמוד בתקן הבטיחות של CE

i-Lift No.		2110602		2110604		2110605		2110606		2110607		2110608
דוגמנית		HCB10		HCB20		HCB30		HCB50		HCB100		HCB200
קיבולת מדורגת	קילוגרם (£)	1000(2200)		2000(4400)		3000(6600)		5000(11000)		10000(22000)		20000(44000)
גובה הרמה רגיל	מ"מ (בתוך.)	2500/3000（100/120）				3000/5000(120/200)
עומס מבחן	ק.נ.	12.5		25		37.5		62.5		125		250
מאמץ לקיבולת מדורגת	נ	310		320		360		400		430		430
מספר נפילות שרשרת העומס		1		2		2		2		4		8
התנגדות בין הוקס H	מ"מ (בתוך.)	300(12)		380(15)		470(18.5)		600(23.6)		730(28.7)		1000(40)
דיא. של שרשרת עומס	מ"מ (בתוך.)	Ø6x18		Ø6x18		Ø8x24		Ø10x30		Ø10x30		Ø10x30
		(0.2x0.7)		(0.2x0.7)		(0.3x0.9)		(0.4x1.2)		(0.4x1.2)		(0.4x1.2)

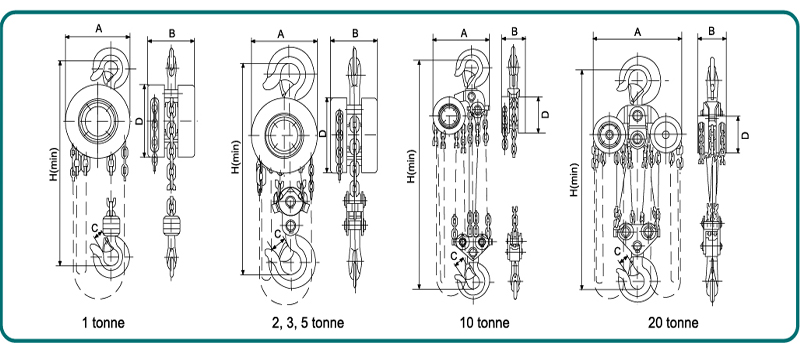

ממדים	מ"מ (אינץ ')	142(5.6)		142(5.6)		178(6.8)		210(8.3)		358(14.1)		580(22.8)
	B מ"מ (בתוך.)	130(5.2)		130(5.2)		139(5.6)		162(6.4)		162(6.4)		189(7.4)
	מ"מ מ"מ (בתוך)	22(0.9)		26(1)		32(1.2)		44(1.7)		50(2)		70(2.7)
	D מ"מ (בתוך.)	142(5.6)		142(5.6)		178(6.8)		210(8.3)		358(14.1)		580(22.8)
משקל נטו	ק"ג (קילוגרם)	9.2(20.2)	10(22)	12(26.4)	14(30.8)	20.2(44.4)	22.7(50)	32(70.4)	35(77)	65(143)	68(150)	148(325.6)	155(341)
משקל ברוטו	ק"ג (קילוגרם)	9.6(21)	10.4(23)	13.1(28.8)	14.5(31.9)	20.8(45.8）	23.3(51.3)	33(72.6)	36(79.2)	67(147.4)	80(176)	150(330)	180(396)
Extra Weight Per Metre of Extra Lift	(pcs)	1.65		2.5		3.7		5.2		9.6		19.2

הליך פעולה:

אסור בהחלט להשתמש בעומס משיכת הכבלים.

חל איסור מוחלט לפעול עם סמכויות אחרות מלבד כוח אדם.

3. לפני השימוש יש לוודא שהחלקים שלמים, חלקי ההולכה ושרשרת ההרמה משומנים היטב, ומצב הבטלה תקין.

4. בדקו האם התליונים העליונים והתחתונים תלויים לפני ההרמה, ויש לתלות את שרשרת ההרמה אנכית. אסור שיהיו קישורים מפותלים, ואסור להפוך את המסגרת התחתונה של שרשרת השורה הכפולה.

5. המפעיל צריך לעמוד באותו מטוס כמו גלגל הצמיד כדי להפנות את הצמיד, כך שגלגל הצמיד מסתובב בכיוון השעון, כך שניתן יהיה להעלות את המשקל; כאשר הצמיד הפוך, ניתן להוריד את המשקל לאט.

6. בעת הרמת חפצים כבדים, אסור בהחלט על כוח אדם לבצע כל עבודה או ללכת מתחת לחפצים כבדים כדי להימנע מתאונות קשות.

7. במהלך תהליך ההרמה, לא משנה אם המשקל עולה או יורד, כאשר הצמיד נמשך, הכוח צריך להיות אחיד ועדין. אל תשתמש בכוח מופרז כדי להימנע מקפיצת הצמיד או טבעת הצמד.

8. אם המפעיל יגלה שכוח המשיכה גדול מכוח המשיכה הרגיל, עליו להפסיק להשתמש בו מייד. למנוע נזק למבנה הפנימי למניעת תאונות.

9. לאחר שהאובייקט הכבד נחת בבטחה ובבטחה, הסר את הוו מהשרשרת.

10. לאחר השימוש, טפל בעדינות, הניח אותו במקום יבש ומאוורר, והחל את שמן הסיכה.
